润滑油抗磨性能评估：基于四球机长磨试验报告的分析（NB/SH/T 0189-2017 润滑油抗磨损性能的测定 四球法）
恒旭试验机-EngineerLiu
笔者通过对四组润滑油四球摩擦试验数据的分析，从摩擦系数、磨斑直径及摩擦状态等维度综合评估了不同润滑油的抗磨性能表现。
基础测试条件：采用标准四球摩擦测试方法（GB/T 0189标准）；
试验设备：SGW-1A 全自动四球机
测试参数：1200转/分钟、75℃温度、392牛负荷；
同设备同操作人员保证测试一致性，关键测试数据，摩擦系数四组试验报告如下：
|
|
|
|

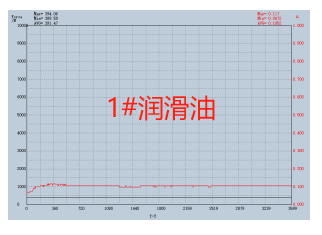

1#润滑油-摩擦系数μ-0.1052 |

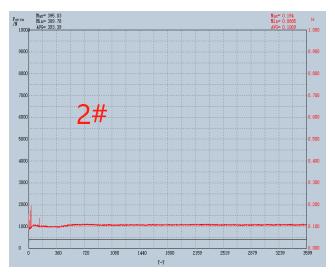

2#润滑油-摩擦系数μ-0.1069 |
|
|
|
|

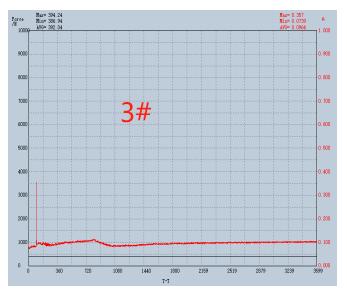

3#润滑油-摩擦系数-0.0964 |

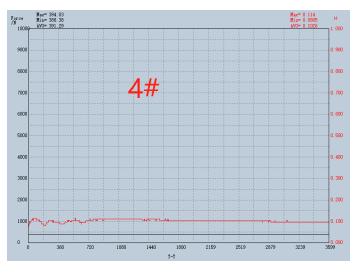

4#润滑油-摩擦系数μ-0.1026 |
通过摩擦系数对润滑油抗磨性能试验分析-四组润滑油数值相近（0.0964-0.1069），未体现显著差异。

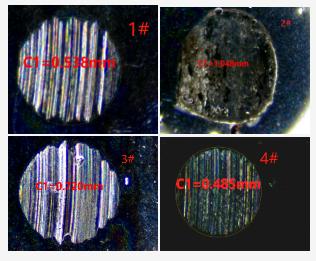

磨斑直径如下：
样品 直径(mm) 排序
四号 0.485 最优
一号 0.53 次优
三号 0.732 第三
二号 1.002 最差
摩擦状态分析：
四号润滑油磨斑最小且均匀，摩擦曲线平稳无波动无深沟痕，呈现理想的摩擦状态；
一号润滑油磨斑匀称但略大于四号摩擦系数稳定，无突然增大现象；
三号润滑油磨斑存在明显沟痕摩擦曲线前期出现剧烈波动；
二号润滑油磨斑不规则且直径最大表面呈混沌状态，初期多次摩擦系数陡增。
综合结论：四号润滑油在磨斑控制、摩擦稳定性及表面状态方面表现最佳，抗磨性能排序为：四号＞一号＞三号＞二号。试验表明磨斑直径与形态比单一摩擦系数更能反映润滑油的真实抗磨性能。
通过四组四球机长磨试验，得出润滑油抗磨性能分析报告，并对润滑油试样的实验结果进行解读，详细分析了四种润滑油的抗磨性能。通过对摩擦系数和磨斑直径的对比，以及摩擦系数曲线的稳定性分析，得出四号润滑油在抗磨性能方面表现最优，其次是一号、三号，二号润滑油的性能表现最差。该分析提供了评估润滑油性能的重要依据和方法。
销售热线：
